Servis Power Adapter Tplink Untuk TP-Link Gigabit Ethernet Media Converter

Dapat info dari teman-teman operator CCTV, bahwa di monitor semua cctv blank alias tidak muncul gambar, Sebelum meluncur ke lokasi tanya by phone sama operator, info tidak ada indakator led kedap-kedip di switch dan NVR, meneng bae katanya he,,he,

Kepikiran dalam hati wah jangan-jangan ada optik yang putus atau optic patch cord yang putus, indikator koneksi data tidak ada. Soalnya perangkat network CCTV letaknya bukan diserver, dekat operator dan ruang jaga security sehingga rentan putus karena banyak orang.


TP-Link Gigabit Ethernet Media Converter murah

Setelah diamati dilokasi ternyata ada perangkat network yang indikator power dan datanya sama sekali tidak nyala yaitu TP-Link Gigabit Ethernet Media Converter, perangkat konverter dari cable optic to Rj45. Kecurigaan pertama adalah pada bagian power adpternya sebagai sumber catu daya perangkat ini. TP-Link Gigabit Ethernet Media Converter menggunakan power adapter Tplink 9V 0,6A.

Tplink Power Adpter 9V  0,6A


Dan ternyata betul, saat di tes dengan tester output dari original tplink adapter ini hanya 0 Volt, bisa dipastikan kkondisinya rusak. Saatnya ngoprek ! power adapter dibongkar, bisa betul alhamdulillah, tidak juga ngak apa-apa yang penting sudah liat dalemannya. Bongkat casing adapter sedikit kesulitan karena casing di press tidak menggunakan sekrup, solusinya dengan gergaji besi. Sekeliling casing digergaji hati-hati jagan sampai merusak komponen yang di dalamnya.

Ternyata rangkaian power adapter tplink ini tidak jauh berbeda dengan power-power adapter sejenis semmisal charger Hp atau Smartphone. Berikut ini penampakan komponen power adapter setelah casing dibongkar.

Fuse
Sebelum memeriksa komponen, kabel output diperiksa untuk memastikan takut ada kabel yang putus di dalam. Hasilnya kabel output power adapter kondisi bagus. Selanjutnya penelusuran pada bagian komponen, dimulai dari depan, tempat masuknya power listrik AC.
Sebelum arus AC (PLN) masuk kebagian penyearahn (dioda) diberi pengaman sebuah Resistor 1 Ohm yang berfungsi sebagai fuse atau pengaman (lihat gambar)

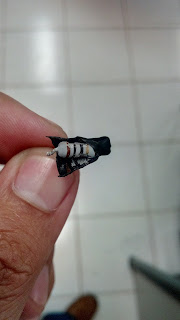

Penampakan

Resistor 1 Ohm
Ternyata disini biang permasalahannya, Resistornya putus. Pantesan power adapter tidak ada outputnya karena sumber powernya terblok oleh fuse yang putus. Ganti resistor dengan yang baru, casing tutup kembali. Tinggal tes

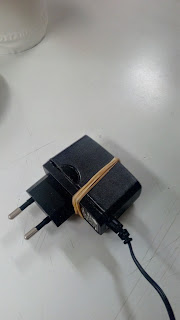

Pasang Kembali


Untuk mengurangi resiko kecelakaan kerja saat tes, sebaiknya casing ditutup kembali. Jaga-jaga kalau ada komponen yang meletus saat di tes. Karena putusnya fuse bisa karena ada komponen setelah fuse yang bermasalah atau karena kerusakan fuse sendiri. Alhamdulillah, setelah diganti resistor yang putus/jebol, dites output 9V muncul artinya power adapter sudah normal kembali.

Bagi anda yang mengalami problem power adapter Tplink mati total, bagi yang suka ngoprek bisa coba cara diatas, barangkali solusinya sama. Tapi kalau mau cepat dan ngak ribet, dipasaran harga power adapter ini relatif murah kalau susah menemukan merek yang sama asalkan voltage, arus dan jenis port outputnya sama, menurut saya bisa dipergunakan buat gantinya.

Salam ngoprek...
